Contrôleurs M2M Séries

La série de contrôleurs M2M comprend deux types : un type intégré autonome et un type configurable évolutif d'E / S. Le système est adaptable à une grande variété d'emplacements, de méthodes de câblage et de canaux d'E / S. Vous pouvez créer un système de contrôle et de surveillance personnalisé pour répondre à vos besoins spécifiques.

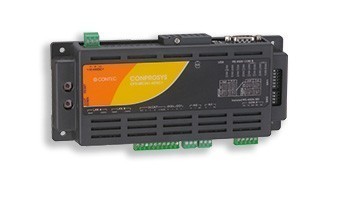

TYPE INTÉGRÉ



FONCTIONNALITÉS / CARACTÉRISTIQUES
  • Surveillance à distance via le cloud qui peut être démarrée en connectant le contrôleur M2M au serveur cloud CONPROSYS.
  • Logiciel gratuit de collecte de données qui peut être utilisé dans un système de surveillance sur site.
  • Logiciel gratuit de fonctionnalité HMI "ACTIVE TOUCH", qui prend en charge la visualisation.
  • Equipé de la fonction auto-script contrôlable.
  • Logiciel gratuit de serveur OPC qui fonctionne sur divers dispositifs supportant OPC.
  • API Windows similaire aux séries F&eIT.
  • Equipé de la fonction de communication Modbus / TCP pour se connecter à un dispositif Modbus.
  • Supporte des températures étendues de -20 à 60 °C.
  • Supporte le mode daisy chain qui ne nécessite pas de hub.
  • Montage rail DIN 35 mm.



Fonction

Modèle

Interfaces

E/S multiples
  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 2 channelsAnalog Input (current) 2ch
  • Counter 2ch*2RS-422A/485 1chRS-232C 1ch

E/S multiples avec serveur OPC UA intégré
  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*5Digital Output 2 channelsAnalog Input (current) 2ch
  • Counter 2ch*2RS-422A/485 1chRS-232C 1ch

E/S multiples + RS-485
  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 2 channelsAnalog Input (current) 2ch
  • Counter 2ch*2RS-422A/485 2chRS-232C 1ch

E/S multiples
+ 3G WAN (Mondial)*3*4
  • LAN 2chSD Card Slot 1 slotUSB 1ch3GSIM (Standard SIM) 1 slotDigital Input 4 channels*1Digital Output 2 channels
  • Analog Input (current) 2chCounter 2ch*2RS-422A/485 1chRS-232C 1ch

E/S numériques + RS-485
  • LAN 2chSD Card Slot 1 slotDigital Input 8 channels*1Digital Output 8 channelsRS-422A/485 1ch

E/S numériques + RS-232C
  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 8 channels*6Digital Output 8 channelsRS-232C 1ch

E/S numériques + CAN

  • LAN 2chSD Card Slot 1 slotDigital Input 8 channels*1Digital Output 8 channelsRS-422A/485 1chCAN 1ch

E/S analogiques
  • LAN 2chSD Card Slot 1 slotAnalog Input (voltage) 8chAnalog Output (voltage) 2ch



TYPE CONFIGURABLE



FONCTIONNALITÉS / CARACTÉRISTIQUES
  • Conception extensible

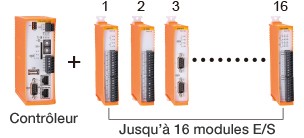

  • Capable de prendre en charge jusqu'à 16 modules d'E / S sur un seul contrôleur
  • Montage sur rail DIN
  • CPU embarqué
  • Plage de températures de fonctionnement: -20 à 60 °C
  • Le matériel durable réduit les coûts de maintenance
  • Les connexions daisy-chain ne nécessitent pas de concentrateur
  • Dimensions physiques: 44,7 (W) × 94,7 (P) × 124,8 (H) mm (ne comprend pas les protubérances et l'antenne)
  • Alimentation : 24 VDC

Fonction

Modèle

Interfaces

Contrôleur
  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 4 channels*2RS-232C 1ch

Contrôleur avec serveur OPC UA intégré et logiciel MTConnect

  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 4 channels*2RS-232C 1ch

Contrôleur + 3G WAN*4
  • LAN 2chSD Card Slot 1 slotUSB 1ch3GSIM (Standard SIM) 1 slotDigital Input 4 channels*1Digital Output 4 channels*2RS-232C 1ch

* 1 entrée opto-isolée (prend en charge la sortie du récepteur). Puissance 12VDC intégrée.
* 2 Les entrées du compteur partagent avec les entrées numériques.
* 3 CPS-MS341G-ADSC1-110 peut être utilisé dans l'UE (directive R & TTE), aux États-Unis, au Japon, en Indonésie et aux Philippines.
* 4 carte SIM non incluse. Carte SIM de taille standard uniquement. Visitez www.contec.com pour plus de détails.
* 5 Opto-isolé (prend en charge la sortie de l'évier et la sortie de la source de courant). Entrée de tension et entrée de courant commutables.
* 6 Opto-isolé (prend en charge la sortie de l'évier). Entrée de tension.


Modules E/S

Séries Contrôleur M2M

Séries PAC

Modules E/S numériques

Modèles

Entrée

Sortie

Consommation

Connecteurs

Séries

8-ch
Opto-isolé
(compatible avec sortie de dissipateur)

8-ch
Opto-isolé
open-collector

50mA(Max.)

Bornier à vis
(3.81mm/0.15" pitch)

120mA(Max.)

8-ch
Opto-isolé
(compatible avec sortie de courant)

8-ch
Opto-isolé
(Type source de courant)

100mA(Max.)

  • CTR

  • PAC

(prévu)

16-ch
Opto-isolé
(compatible avec sortie de dissipateur)

-

100mA(Max.)

16-ch
Opto-isolé
(compatible avec sortie de courant)

-

100mA(Max.)

-

16-ch
Opto-isolé open-collector
(Type dissipateur de courant)

100mA(Max.)

-

16-ch
Opto-isolé
(Type source de courant)

100mA(Max.)

Modules E/S analogiques

Modèles

Entrée

Sortie

Consommation

Connecteurs

Séries

8-ch entrée différentielle, résolution 16-bit, ±10V Bus isolé

-

100mA(Max.)

Bornier à vis
(3.81mm/0.15" pitch)

-

4 sorties de courant, résolution 16-bit, 0-20mA Bus isolé

200mA(Max.)

-

4 sorties de tension, résolution 16-bit, ±10V Bus isolé

N/A

(prévu)

8-ch entrée différentielle, résolution 16-bit, 0-20mA Bus isolé

-

Module Compteur

Modèles

Entrée

Sortie

Consommation

Connecteurs

Séries

Phase A/Up 1x2ch
Phase B/Down 1x2ch
Phase Z/CIR 1x2ch
Entrée générale 1x2ch
Optocoupleur isolé entre les canaux

Correspond à la sortie du signal 1x2ch
(Sortie opto-isolée open-collector)

N/A

Bornier à vis
(3.81mm/0.15" pitch)

(prévu)

Module Relais

Modèles

Entrée

Sortie

Consommation

Connecteurs

Séries

-

4-ch Sortie de contact de relais (1 paire de contacts Form c)

N/A

Bornier à vis
(50.8mm/0.2" pitch)

(prévu)

Module Capteur

Modèles

Méthode de câblage / capteur supportée

Nbe de canaux / Isolation

Consommation

Connecteurs

Séries

Pt100 / 3 ou 4 fils

4-ch / Bus isolé

50mA(Max.)

Bornier à vis
(3.81mm/0.15" pitch)

(prévu)

Module Communication Série

Modèles

Schéma de transmission

Nbe de canaux / Isolation

Consommation

Connecteurs

Séries

RS-232C
transmission série asynchrone

1ch / Bus isolé

90mA(Max.)

Connecteur(s) 9-pin D-SUB

2ch / Bus isolé
Isolé entre les canaux

110mA(Max.)

RS-422A/RS-485
transmission série asynchrone
(Full duplex / half duplex)

1ch / Bus isolé

110mA(Max.)

Bornier à vis
(3.81mm/0.15" pitch)

2ch / Bus isolé
Isolé entre les canaux

150mA(Max.)
