Anneaux PoE haute puissance pour une nouvelle ère

Alimentez des périphériques gourmands en énergie dans des environnements difficiles

En savoir +

PoE+ amélioré pour un monde de sécurisé plus intelligent

Les services publics municipaux et les secteurs de l’industrie sont connectés à des systèmes de vidéosurveillance afin de créer un monde plus intelligent doté d’une sécurité accrue.

Pour répondre aux besoins croissants en connectivité et en énergie des infrastructures de sécurité, les commutateurs Ethernet PoE / PoE + de Moxa fonctionnent comme une centrale électrique : ils permettent de fournir une liaison PoE+ de 36W ou 60W pour fournir toute la puissance nécessaire aux caméras PTZ et aux périphériques sans fil via un commutateur avec jusqu'à 48 ports PoE+ Gigabit.

Contrairement aux solutions PoE commerciales, les solutions PoE / PoE+ de Moxa offrent des fonctionnalités de cybersécurité, un basculement en quelques millisecondes, une protection EMI / surtension élevée et des plages de température de fonctionnement de -40 à 75 °C pour résister aux environnements difficiles. Toutes les fonctionnalités de nos commutateurs PoE / PoE+ sont conçues pour répondre aux exigences de surveillance pour les applications de services publics, pétroliers et gaziers, offshore, de transport et de ville intelligente.

Livre Blanc

Comment les commutateurs PoE industriels facilitent la fiabilité des réseaux de surveillance IP extérieurs


Amélioration PoE

A Centralized Security Network for Substation Monitoring | Moxa

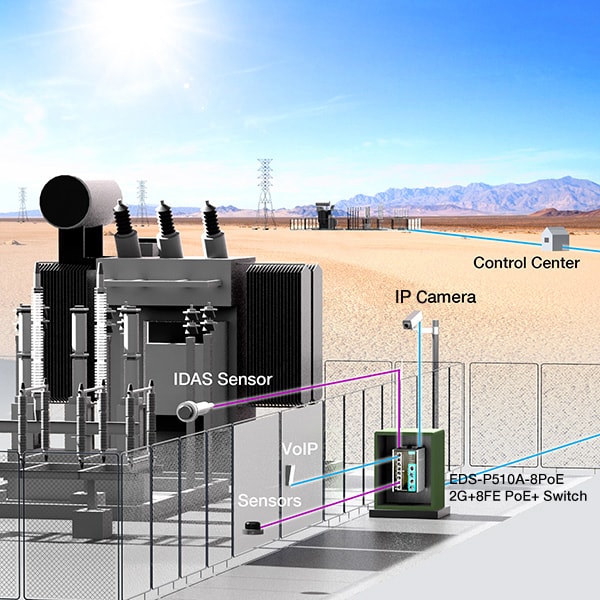

Un réseau de sécurité centralisé pour la surveillance de sous-stations

Un réseau électrique national situé dans le désert prévoyait de déployer un système de sécurité centralisé pour connecter plus de 150 sous-stations et consolider la gestion de plusieurs systèmes de sécurité (surveillance vidéo, contrôle de l'accès physique et systèmes de téléphonie IP) dans une seule pièce.



Configuration requise
  • Fiabilité 24/7 pour un fonctionnement continu
  • Connectivité et disponibilité même pendant les perturbations EMI et les surtensions
  • Gestion à distance des opérations pour réduire les visites sur site coûteuses sur des sites non surveillés


Solutions Moxa

Les conditions météorologiques extrêmes constituaient le premier défi pour atteindre une fiabilité opérationnelle toute l'année. Tous les commutateurs Moxa utilisés dans ce réseau, du bord au noyau, sont des unités sans ventilateur conçues avec une protection contre les surtensions LAN de 3kV, des plages de température de fonctionnement étendues et des entrées à double alimentation pour assurer la longévité du système et la fiabilité de la connexion.

Pour construire une architecture réseau de couche 3 efficace, le backbone utilise des commutateurs modulaires 10 Gigabits / 10 ports Gigabit / 10 ports gigabit échangeables à chaud pour construire un backbone à haut débit pour le routage et la commutation.

Pour garantir la sécurité et la sûreté de chaque poste, deux types de commutateurs PoE+ - les commutateurs IKS-6728A-8PoE 24 + 4G et EDS-P510A-8PoE 2G + 8 - ont été installés pour relier le contrôle de sécurité d'accès et assurer la surveillance. vidéo de retour au centre de contrôle. Les deux commutateurs fournissent des sorties 36 W à 8 ports / 24 ports pour fournir l’alimentation nécessaire aux caméras IP, aux contrôleurs d’accès aux portes et aux équipements VoIP via Ethernet. Ils sont conçus pour résister aux environnements extrêmes du désert.

Pour économiser sur les vérifications manuelles et les déplacements du personnel vers des sous-stations distantes et non surveillées, ces commutateurs PoE fournissent une gestion Smart PoE, qui permet au centre de sécurité de surveiller à distance les PD connectés pour effectuer une détection d'état, des vérifications d'échec, des seuils, des redémarrages et des avertissements d'événements actifs. Toutes ces fonctionnalités offrent une efficacité améliorée pour un contrôle et une surveillance étendus, un gain de temps et des coûts associés.



Pourquoi Moxa
  • Produits de qualité industrielle pouvant résister à des conditions de fonctionnement difficiles
  • Connectivité PoE haute densité haute puissance
  • Gestion et maintenance de réseau PoE à distance

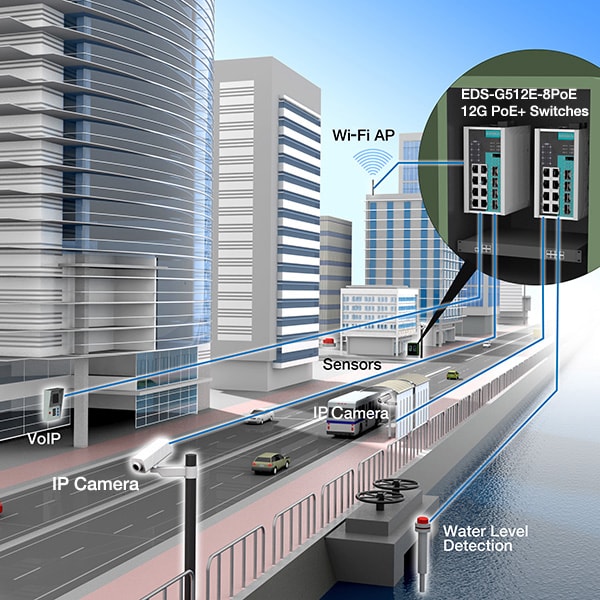

Une ville met en place une meilleure connectivité pour de meilleures opportunités

Une capitale asiatique prévoyait d'utiliser les TIC (technologies de l'information et de la communication) pour construire des infrastructures urbaines afin de rester en avance sur la concurrence mondiale grâce à l'amélioration des conditions de services publics et de business. L'infrastructure devrait prendre en charge des services 24 heures sur 24, 7 jours sur 7, notamment la collecte de données à partir de capteurs, la vidéo de surveillance à partir de caméras et l'accès au réseau urbain.



Configuration requise
  • Collecte de données à large bande et alimentation électrique
  • Fiabilité du réseau ininterrompue
  • Protection du réseau contre les cyberattaques

Solutions Moxa

Pour simplifier une infrastructure de réseau aussi variée, des commutateurs Gigabit EDS-G512E-8PoE à 12 ports ont été utilisés pour prendre en charge la collecte de données mixte et l'alimentation en énergie des divers instruments de terrain installés à l'intérieur des infrastructures de rue.

Construits avec des fonctionnalités Gigabit complètes, les commutateurs fournissent jusqu'à 8 canaux de sortie 36W pour alimenter en électricité un grand nombre de périphériques alimentés par PoE, notamment des capteurs, des caméras et des points d'accès sans fil, qui doivent tous recevoir une alimentation suffisante pour des fonctionnalité et performance complètes.

Avec l'utilitaire Smart PoE, le commutateur EDS-G512E-8PoE assure la détection automatique de la classe d'alimentation d'un PD pour faciliter le déploiement et le démarrage plug-and-play. Smart PoE permet la surveillance à distance et le redémarrage automatique des PD, simplifiant ainsi le dépannage et la maintenance de base et réduisant les tâches manuelles nécessaires.

Les commutateurs EDS-G512E-8PoE offrent une cybersécurité qui empêche les accès malveillants au réseau et offre une robustesse extrême contre les menaces environnementales, telles que les interférences électromagnétiques, les surtensions, le bruit, les chocs et les variations extrêmes de température.


Pourquoi Moxa
  • 12 ports Gigabit et sortie PoE + élevée pour les caméras IP et les points d'accès sans fil énergivores en bande passante
  • Extrême robustesse contre les conditions extrêmes
  • Cybersécurité au niveau de l'appareil pour la protection d'accès
60W PoE Switches Help PTZ Traffic Monitoring and Plate Recognition for Highway Surveillance

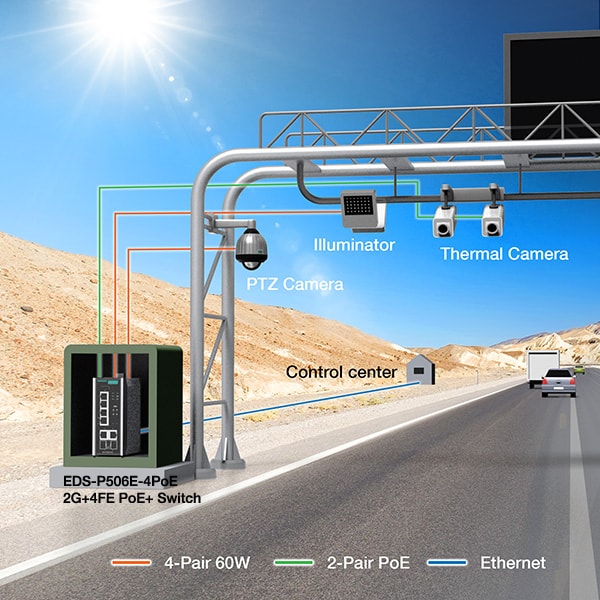

Surveillance du trafic PTZ et reconnaissance des plaques pour la surveillance routière

La sécurité est inestimable, mais difficile pour les autoroutes de banlieue achalandées. Un centre régional de gestion du trafic (TMC) prévoyait de déployer un système de surveillance pour la détection des véhicules et la mesure de la vitesse. L'environnement ferait face à une grande variété de conditions environnementales et les caméras devraient surveiller la circulation jour et nuit, ainsi que par temps pluvieux, neigeux ou brillant. Le système de surveillance serait composé de caméras PTZ HD pour la surveillance panoramique et de caméras IR pour la reconnaissance de plaques, qui devaient toutes deux être alimentées par des commutateurs PoE haute puissance afin de simplifier le déploiement du système et la maintenance future.



Configuration requise
  • Sources d'énergie haute puissance
  • Fiabilité du réseau extérieur
  • Surveillance et maintenance faciles du système


Solutions Moxa

Les commutateurs EDS-P506E-4PoE 4FE + 2GE de Moxa ont été utilisés car ils peuvent fournir jusqu'à 60 watts par liaison PoE, ce qui donne aux caméras la puissance nécessaire pour le contrôle du panoramique, de l'inclinaison, du zoom et de la mise au point. L'EDS-P506E-4PoE était également capable d'alimenter simultanément les caméras infrarouges (IR) et les périphériques d'éclairage avec 4 ports PoE+ et une capacité totale de 180 watts.

Les commutateurs EDS-P506E-4PoE compacts disposent de liaisons montantes Gigabit à deux ports, d'une redondance de basculement de niveau milliseconde et de deux entrées d'alimentation, garantissant des connexions constantes et robustes pour la surveillance du trafic. Ils ont également été utilisés pour sécuriser le réseau de surveillance en fournissant une cybersécurité au niveau de l'appareil pour se protéger contre les menaces internes et externes.

Le déploiement du réseau PoE a été simplifié grâce à la fonctionnalité Smart PoE intégrée, qui a permis d'identifier automatiquement les différents types de périphériques alimentés par PoE et d'effectuer la configuration et la connexion en quelques clics. Il a également été utilisé pour les vérifications d’échec et les redémarrages automatiques afin de s’assurer que toutes les caméras et tous les illuminateurs connectés fonctionnaient correctement. Si le redémarrage d'un PD ne pouvait pas résoudre le problème, les ingénieurs pouvaient désormais vérifier le problème via la console Web ou en affichant l'état de la liaison PoE indiqué par les voyants situés sur le panneau avant du commutateur.



Pourquoi Moxa
  • Puissance de sortie PoE élevée jusqu'à 60 watts pour les caméras et les périphériques gourmands en énergie
  • Smart PoE pour une configuration, une surveillance et une maintenance faciles des PD connectés
  • Cybersécurité au niveau de l'appareil pour protéger le réseau

Études de cas

Services énergétiques au Moyen-Orient

Un réseau de sécurité centralisé pour la surveillance de sous-stations

Un système de sécurité centralisé desservant plus de 150 postes électriques a adopté les commutateurs PoE de Moxa pour acheminer des données de puissance, vidéo, de commande et vocales via Ethernet.



Infrastructure urbaine en Asie

Une ville met en place une meilleure connectivité pour de meilleures opportunités

Une ville asiatique envisageait de moderniser ses infrastructures avec les commutateurs PoE de Moxa pour intégrer la surveillance urbaine, la collecte de données et les services publics.



Note d'Application du Transport

Surveillance du trafic PTZ et reconnaissance des plaques pour la surveillance routière

Un nouveau système de surveillance composé de caméras HD PTZ pour la surveillance panoramique et de caméras IR pour la reconnaissance de plaques, toutes deux alimentées par des commutateurs PoE.

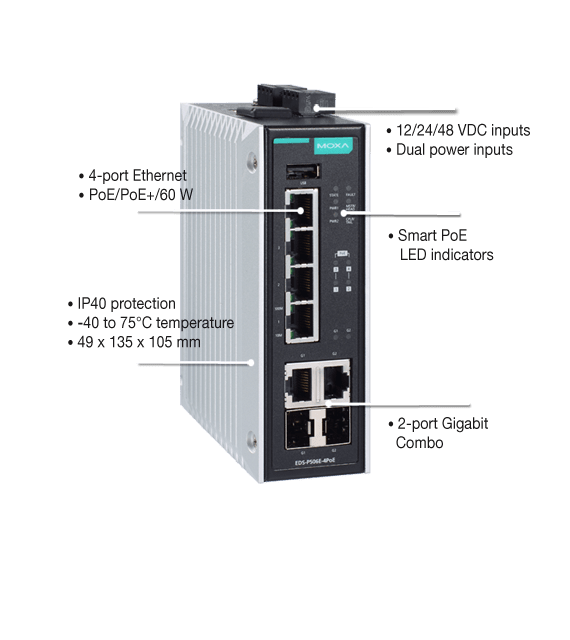

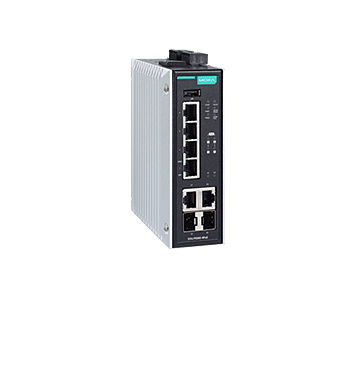

Switch PoE 60 W

Les commutateurs Smart PoE EDS-P506E-4PoE 2G + à 4 ports nouvellement lancés fournissent jusqu'à 60 W par port PoE, avec un budget de puissance total de 180 W, une sécurité renforcée et une gestion intelligente de l'alimentation PoE afin de fournir des données ininterrompues et une alimentation par Ethernet soumis à des EMI et à des conditions de surtension sévères.



60W PoE switch

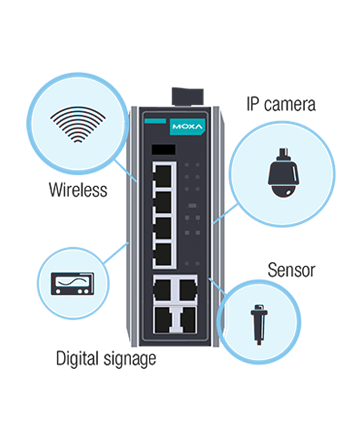

POWER+

Fournit 60 W par port pour alimenter une gamme complète de caméras HD / PTZ et de stations sans fil

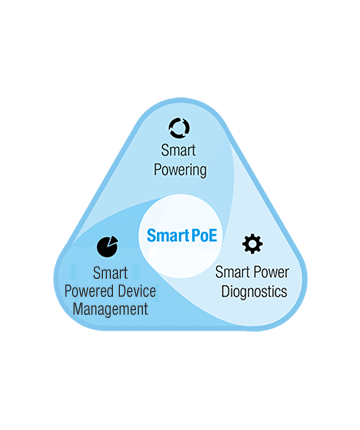

smart poe utility

GESTION+

Outil PoE intelligent pour des liaisons réseau, des diagnostics et une surveillance faciles du réseau PoE

moxa poe switches with security capability

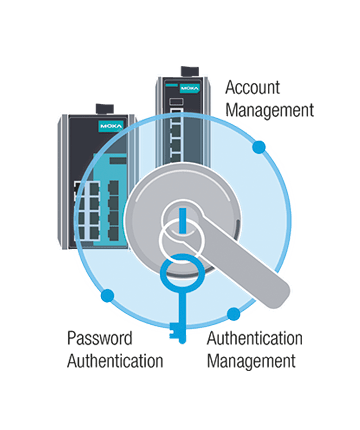

SÉCURITÉ+

Intégration de la cyberdéfense et de la sécurité à l'échelle du système au niveau du dispositif, sur la base des normes IEC 62443 définies pour le système IACS (Industrial Automation and Control System)

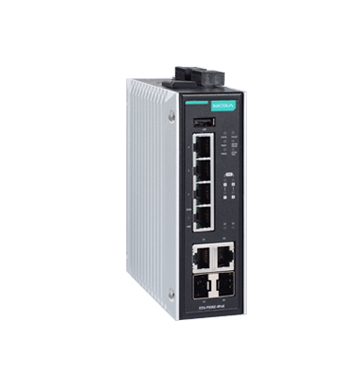

EDS-P506E-4PoE Series 4+2G-port Gigabit PoE+ managed Ethernet switches

Solution PoE/PoE+

Points forts

Switchs PoE+ modulaires rackables

Fonctionnalité
Solutions Moxa
Ports Ethernet
Port PoE
Sortie PoE+
Double alimentation
Températures
Certification
Layer 3 48-port PoE+ Best Value IEC 61850-3
ICS-G7852A/50A/48A Série

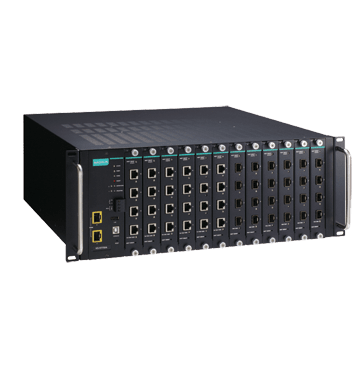

ICS-G7752A/50A/48A Série

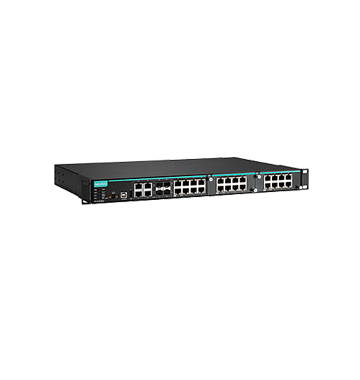

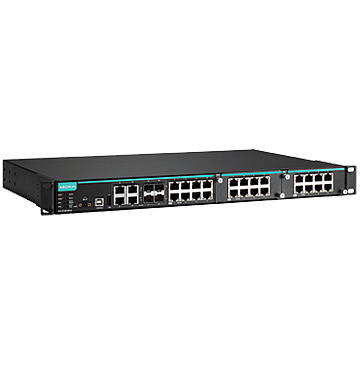

IKS-6728A-8PoE Série

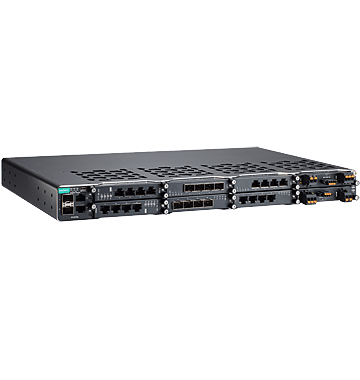

PT-G7828 /G7728 Série
0/2/4 10G + 48 GE 0/2/4 10G + 48 GE 4 GE + 24 FE 28 GE
48 PoE+ 48 PoE+ 8/16/24 PoE+ 24 PoE+
36 W 36 W 36 W 36 W
48 VDC pour les ports PoE + et l'alimentation du système
110/220 VAC pour l'alimentation du système
-10 à 60 °C -10 à 60 °C -40 à 75 °C -40 to 85°C
EN-50121-4 EN-50121-4 EN-50121-4 IEC-61850-3

Switchs PoE+ manageables

Fonctionnalité
Solutions Moxa
Ethernet Ports
Port PoE
Sortie PoE+
Double alimentation
Températures
Certification
12G PoE+ Compact 60 W PoE+ M12

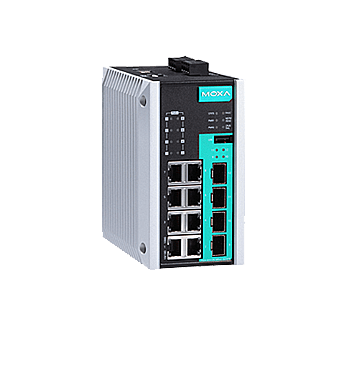

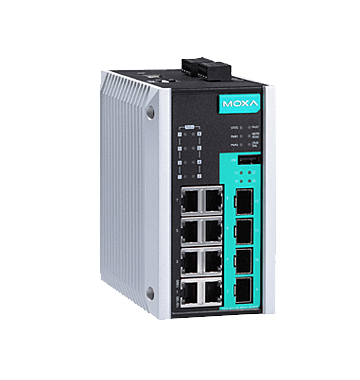

EDS-G512E-8PoE Série

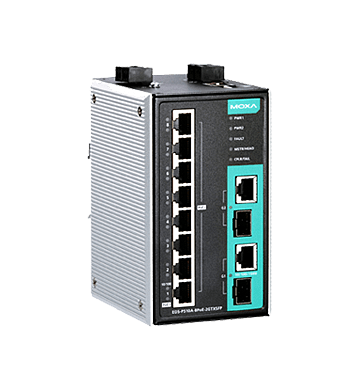

EDS-P510A-8PoE Série
EDS-P506E-4PoE Série

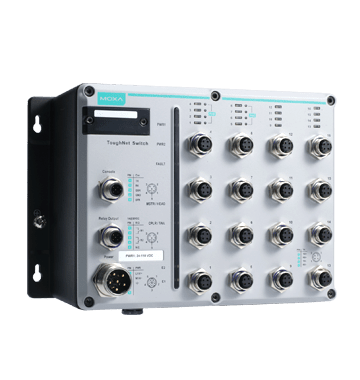

TN-5508-4PoE/ TN-5516-8PoE Série
12 GE 2 GE + 8 FE 2 GE + 4 FE 8 FE / 16 FE
8 PoE+ 8 PoE+ 4 PoE+ 4/8 PoE
36 W 36 W 60 W 15.4 W
48 VDC 48 VDC 12/24/48 VDC 24/36/48/72/96/110 VDC
-40 à 75 °C -40 à 75 °C -40 à 75 °C -40 à 75 °C
IEC 61850-3, IEEE 1613, EN 50121-4 EN-50121-4, C1D2 IEC 61850-3, IEEE 1613, EN 50121-4, NEMA TS2 EN 50155

Switchs PoE+ non manageables

Fonctionnalité
Solutions Moxa
Ports Ethernet
Port PoE
Sortie PoE+
Double alimentation
Températures
Certification
Full GbE Good Value M12

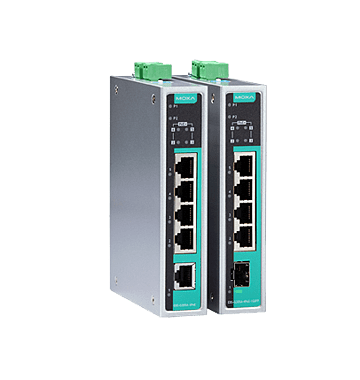

EDS-G205A-4PoE Série

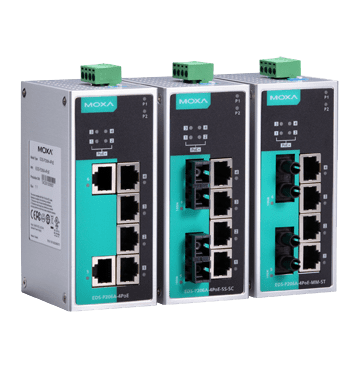

EDS-P206A-4PoE Série

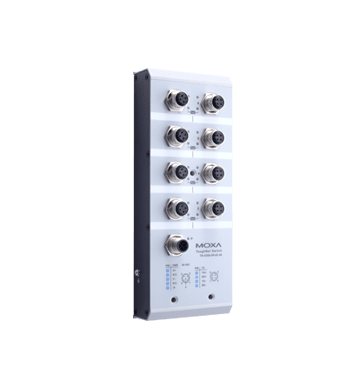

TN-5308-4/8PoE Série
5 GE 6 FE 8 FE
4 PoE+ 4 PoE+ 4/8 PoE
30 W 30 W 15.4 W
12/24/48 VDC 12/24/48 VDC 48 VDC
-40 à 75 °C -40 à 75 °C -40 à 75 °C
EN-50121-4 - EN 50155

Modules PoE/PoE+ Plug-in

Fonctionnalité
Solutions Moxa
Ports PoE
Sortie PoE
Double alimentation
Injecteur PoE+ 60W Valeur ajoutée Convertisseur média

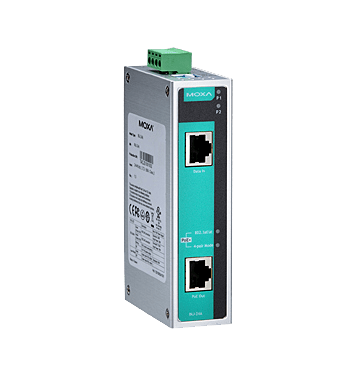

INJ-24A Série
INJ-24 Série

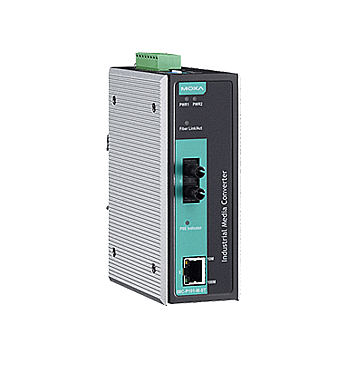

IMC-P101 Série
1 GE 1 FE 1 FE
60 W 30 W 15.4 W
24/48 VDC 24/48 VDC 48 VDC

Appareils alimentés par PoE

Fonctionnalité
Solutions Moxa
Description
Fonctionnalité
IEEE 802.11n, IP68 IEEE 802.11n, C1D2 Ethernet-to-Serial

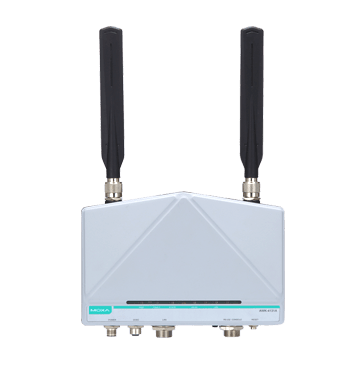

AWK-4131A Série

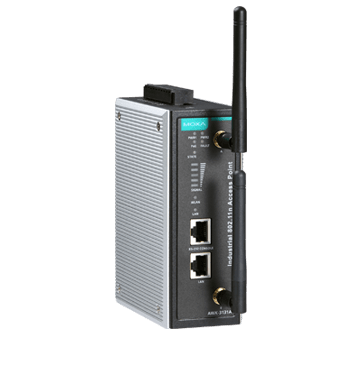

AWK-3131A Série
NPort P5150A Série
AP/Bridge/Client sans fil industriel AP/Bridge/Client sans fil industriel Serveurs de périphériques série
  • 1x combo RJ45/SFP Gigabit
  • Turbo Roaming en millisecondes
  • IP68
  • 1x combo RJ45/SFP Gigabit
  • Turbo Roaming en millisecondes
  • CID2, ATEX Zone 2
  • 1x RS-232/422/485
  • 1x FE RJ45
  • Protection surtension 1.5 kV pour série, Ethernet, et alimentation
