Des E/S en nombre pour un traitement des données efficace

Plateforme x86 avec Ethernet Gigabit extensible et interfaces Série

Un ordinateur pour connecter tous vos appareils


L'IIoT est de plus en plus omniprésent et exige de connecter des centaines et des milliers d'appareils aux systèmes d'automatisation industrielle. Les ordinateurs de la série DA-720 sont des plates-formes x86 de qualité industrielle, haute performance, conçues pour les besoins importants en matière de traitement de données de l'IIoT. Ces ordinateurs sont dotés d'un processeur Intel Gen Skylake de lntel cadencé jusqu'à 2,6 GHz, et d'un boîtier rackable de 19 pouces. Équipé de nombreuses E / S (jusqu'à 22 ports Gigabit Ethernet + 10 ports série RS-232/422/485, ou 14 ports Ethernet gigabit + 18 ports série RS-232/422/485), le DA-720 est idéal pour le traitement intensif des données, la conversion de protocoles et la surveillance à distance des applications de sous-stations électriques, des chemins de fer, des usines et des applications d'automatisation du bâtiment.

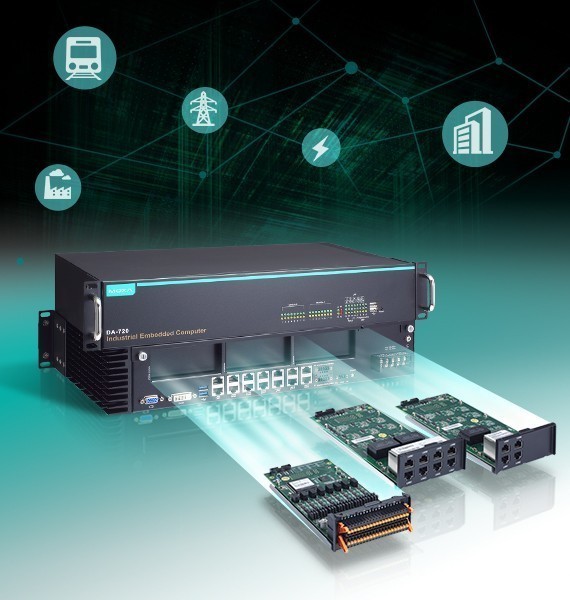

Haute flexibilité pour Applications polyvalentes

Le DA-720 est livré un processeur Intel® Core™ i5 ou i7 haute performance qui permet aux concepteurs de systèmes d'installer un mSATA, de la RAM et le système d'exploitation en fonction de leurs exigences d'application. L'ordinateur est également doté d'interfaces Ethernet et Série extensibles pour permettre une connectivité facile avec un grand nombre d'appareils de terrain qui ont différents besoins de traitement de données, pour un traitement de données important, une conversion de protocole et une surveillance à distance dans vos applications d'automatisation industrielle.


  • CPU double coeur 6th Gen Intel® Core™ i7-6600U, 2.6 GHz, ou
    i5-6300U, 2.4 GHz (Skylake)
  • Nombreuses E/S avec jusqu'à 22 ports LAN Gigabit et 10 ports Série, ou 14 ports LAN Gigabit et 18 ports Série,
  • 2 logements mémoire DDR4 intégrés, jusqu'à 32 GB
  • Stockage mSATA industriel intégré 8 GB et SATA 3.0 pour plus de capacité
  • 2 USB 3.0 et 2 USB 2.0 pour connecter des périphériques haute vitesse
  • Alimentation 110 à 240 VDC et 100 à 240 VAC
Fiabilité améliorée pour assurer des opérations 24/7

Les ordinateurs robustes de la série DA-720 de Moxa sont conçus pour fonctionner de manière fiable dans des environnements industriels difficiles. Ils ont passé des tests rigoureux pour être conformes aux normes de sécurité, y compris l'exposition continue à la haute tension, les surtensions et les chocs. Le DA-720 est donc un choix parfait pour vos applications d'alimentation électrique, ferroviaire, industrielle et de construction.


  • Conformité CEI 61850-3, IEC 60255 et IEEE 1613 pour l'automatisation de l'alimentation
  • Conformité à la norme EN 50121-4 pour l'automatisation des rails
  • Technologie brevetée de Moxa de dissipation de chaleur sans ventilateur
  • Prise en charge PRP / HSR afin d'établir une redondance du réseau pour une disponibilité réseau élevée


Moxa développe des ordinateurs sans ventilateur de qualité industrielle qui fonctionnent de manière fiable dans des environnements difficiles et investit fortement dans la recherche et le développement de produits de haute qualité. Moxa combine son engagement et son expérience avec des technologies innovantes dans des domaines tels que la gestion thermique pour construire des ordinateurs industriels robustes et performants.

Facilité de maintenance pour réduire les temps d'arrêt du système

Les ordinateurs d'automatisation sont souvent situés sur des sites non équipés ou distants. Pour assurer un temps de disponibilité maximal, l'ordinateur de la série DA-720 prend en charge l'utilitaire de surveillance proactive de Moxa, qui fournit des informations en temps réel sur l'état du matériel informatique et déclenche des alertes en fonction de critères définis par l'utilisateur pour la maintenance prédictive. Il déclenche automatiquement la reprise du système d'exploitation à des endroits distants pour minimiser les temps d'arrêt du système.


Surveillance Proactive

  • Surveillance de l'élément-clé à distance
  • Solution d'alerte Ethernet à distance prête à l'emploi
  • API pour faciliter l'intégration avec les applications externes, y compris les tableaux de bord

Récupération intelligente

  • Récupération entièrement automatique du système d'exploitation
  • Procédure de récupération manuelle à deux étapes facile à utiliser

Fonctions clés


Applications

Automatisation de l'Énergie

Une sous-station requiert de puissants contrôleurs frontaux dans son système d'énergie SCADA pour effectuer l'acquisition de données, la conversion de protocole et la supervision et le contrôle à distance, en particulier dans une sous-station IEC-61850. Le DA-720 de Moxa est un ordinateur compatible IEC-61850-3, EN 60255 et IEEE 1613 qui est idéal pour l'automatisation de sous-stations. Il peut réduire la charge de travail frontale des systèmes SCADA puissants avec ses performances puissantes. Les interfaces Série extensibles sur le DA-720 peuvent faciliter la connectivité avec les IED et les compteurs existants tandis que les ports Ethernet Gigabit multiples permettent de connecter des périphériques intelligents compatibles Ethernet au réseau de la sous-station. Le DA-720 fournit également un support PRP / HSR pour établir une disponibilité réseau élevée dans votre réseau de sous-stations.


Automatisation du Ferroviaire

Les systèmes de contrôle de supervision de station intégrés (ISCS) et les systèmes de contrôle et de surveillance des voies exigent un processeur frontal puissant pour contrôler le SCADA local ainsi que la sous-station de puissance de traction et le point de relais. L'ordinateur DA-720 conforme aux normes EN 50121-4 garantit un fonctionnement stable et fiable du système dans les applications ferroviaires. Ses interfaces série extensibles et ses 14 ports Ethernet gigabit facilitent l'intégration de sous-systèmes de stations, y compris AFC, PAS, PSD et FAS, en une seule plate-forme. Vous pouvez également utiliser l'ordinateur pour intégrer la prévention des catastrophes, la puissance de traction, la signalisation et les systèmes de sécurité dans les applications ferroviaires, afin de fournir une vue complète à votre système de rail intelligent.


Automatisation Usine et Construction

Un système de gestion et de contrôle de l'installation (FMCS) se compose généralement d'appareils de commutation isolés à gaz (GIS), d'applications de contrôle et de surveillance environnementales pour surveiller l'énergie, contrôler l'ondulation, le traitement de l'eau et le CVC, ainsi que les applications de contrôle d'appareil qui contrôlent les pompes à sec et les épurateurs locaux. Une plate-forme informatique haute performance est nécessaire pour collecter, surveiller et analyser de tels volumes de données ainsi que convertir différents protocoles de données. L'ordinateur DA-720 de Moxa facilite l'intégration des périphériques en fournissant une grande quantité de ports Ethernet Série et Gigabit. De plus, son design sans ventilateur garantit la continuité de performances élevées, même dans les étages poussiéreux. La compatibilité EMC niveau 4 protège l'ordinateur contre les interférences électromagnétiques des autres équipements, comme des moteurs à proximité par exemple.

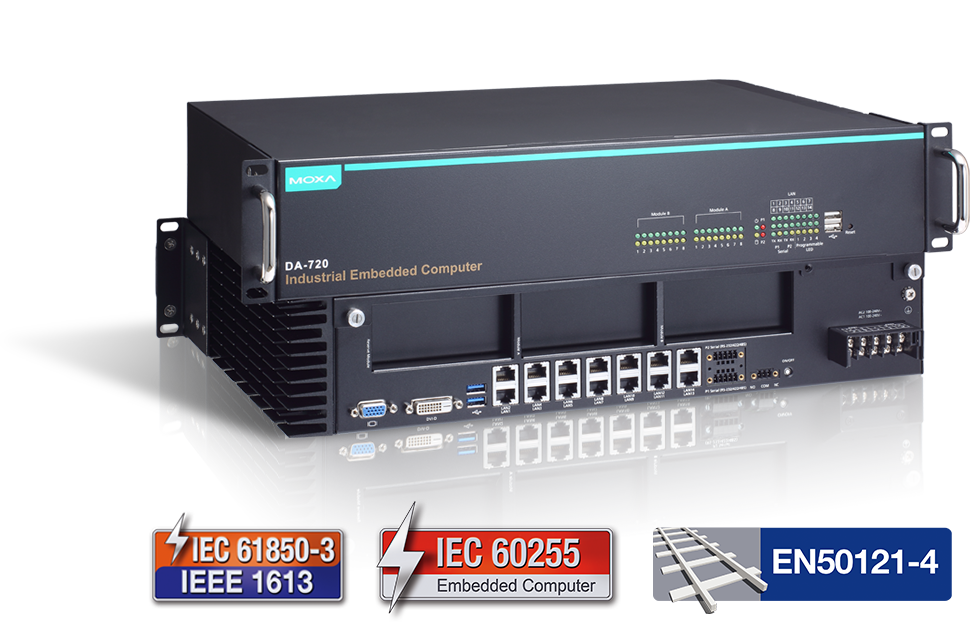

DA-720 Series

Ordinateur x86 2U 19" rackable aux nombreuses E/S


  • CPU 6th Gen Intel® Core™ i7 ou i5 (Skylake)
  • OS : Debian 8 Linux ou Windows 10
  • 2 logements mémoire DDR4 intégrés
  • 1 mSATA pour l'OS et 1 SATA 3 pour plus de stockage
  • 14 ports Ehernet gigabit pour la redondance réseau
  • 2 ports RS-232/422/485 isolés
  • 2 slots PCIe pour modules d'extension : 8 ports RS-232/422/485 et 4 ports ou 8 ports LAN 10/100/1000 Mbps
  • 2 ports USB 3.0
  • Support PRP/HSR (disponible vers Q3, 2017)
  • Alimentation 110 à 240 VDC et 100 à 240 VAC
