MiniFlex SHDSL.bis et Mini DSLAM optiques

Gamme MiniFlex : racks, cartes de ligne, modems

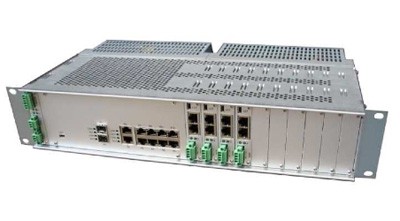

Rack MiniFlex pour 10 cartes de ligne avec Commutateur inclus

MF-MR2N-SW-12Eth,V1

Interfaces de commutation :
  • 8x Ethernet 10/100Base-T (Auto-Sensing)
  • 2x Ethernet 1000Base-T Gigabit
  • 2x Ethernet SFP Gigabit
  • 1x USB 2.0 (port console)
  • 10x Ethernet 10/100Base-T (sur panneau)

  • Interfaces physiques :

    RJ45, SFP, Mini-B (USB)

    Administration :

    Port console local, Telnet/SSH, Web, SNMP v1 et V2c

    Fonctions L2 :

    Spanning tree, Anneau Ethernet, VLAN, Agrégation de lien, IGMP...

    QoS :

    Quality of Service, Access Control List-ACL

    Alarme :

    Alarme relais majeure et mineure

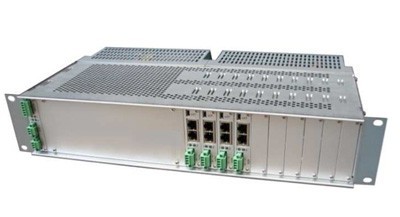

MF-MR2N,V1

Alarme :

Alarme relais majeure et mineure

Cartes MiniFlex

Carte MiniFlex SHDSL.bis

MF-PAM-SR2L-2Eth,V1

Version DSL: SHDSL / SHDSL.bis / Etendu
Modulation: TC-PAM4 / TC-PAM8 / TC-PAM16 / TC-PAM32 / TC-PAM64 /TC-PAM128
Débit de données: 128kbps - 30.464Mbps, 2x 15.232Mbps
Paires cuivre: 2 avec Modes Master / Slave / Auto / Multipoint / Multipair
Interfaces: 1x Ethernet 10/100BaseT en face arrière pour commuter
2x Ethernet 10/100BaseT sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: Phoenix Mini Combicom (SHDSL), RJ45 (Ethernet), Mini-B (USB) Administration: port console, Telnet, Web et SNMP





Carte MiniFlex Fibre optique simple

MF-FOM-SRL,V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 1x Ethernet 10/100BaseT en face arrière pour commuter
1x Ethernet 100Base-FX (SFP) sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: logement SFP, Backplane (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP



Carte MiniFlex Fibre optique double

MF-FOM-SR2L-2Eth,V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 1x Ethernet 10/100BaseT en face arrière pour commuter
2x Ethernet 10/100BaseT sur panneau frontal
2x Ethernet 100Base-FX (SFP) sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: logement SFP, RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP



Carte MiniFlex PoE

MF-POE-SRL-2Eth,V1

Ethernet: IEEE-802.3, VLAN IEEE-802.1Q, QoS IEEE-802.1P
Modes: MDI / MDI-X auto crossover, Auto négociation, Full/Half Duplex
PoE: IEEE 802.3af, 15.4Watts
Modes PoE: Mode A ur Mode B, réglages Jumper
Interfaces: 2x Ethernet 10/100BaseT en face arrière pour commuter
2x Ethernet (avec PoE) 10/100BaseT sur panneau frontal
Interfaces physiques: RJ45 (Ethernet)
Administration: Non



Carte MiniFlex Commutateur administrable

MF-SW-SRL-8Eth,V1

Ethernet: IEEE-802.3, VLAN IEEE-802.1Q, QoS IEEE-802.1P
Modes: MDI / MDI-X auto crossover, Auto négociation, Full/Half Duplex
Interfaces: 4x Ethernet 10/100BaseT en face arrière pour commuter
4x Ethernet 10/100BaseT sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP





Carte MiniFlex Interface Série

MF-SER-SRL-4V24,V1

Série: RS-232, V.24/28
Interfaces: 1x Ethernet 10/100BaseT en face arrière pour commuter
4x RS-232 (V.24/28) sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: RJ45 (RS-232), Mini-B (USB) Administration: port console, Telnet, Web et SNMP



Carte MiniFlex Double fibre optique + Interface Série

MF-FOM-SR2L-SER/Eth,V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 1x Ethernet 10/100BaseT en face arrière pour commuter
1x RS-232/422/485 sur panneau frontal
1x Ethernet 10/100BaseT sur panneau frontal
2x Ethernet 100Base-FX (SFP) sur panneau frontal
1x USB 2.0 (port console local)
Interfaces physiques: logement SFP, RJ45 (RS-232/422/485), RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP

Mini Rack 2U pour 4 cartes de ligne

MF-MR-RAIL-2U4S,V1

Alimentation: 18 - 72 VDC, max. 20 Watts, Double entrée, Fuse 2AT
Températures: -20 à 70°C
Alarm Interface: Alarme relais majeure et mineure
Connecteurs: 3/6 Pin Phoenix Mini Combicom (Front access)
Dimensions: 110x181x88mm







Modems MiniFlex sur rail DIN

Modem MiniFlex SHDSL.bis

MF-PAM-RAIL2N-2Eth-24V, V1 MF-PAM-RAIL2N-2Eth-230V, V1

Version DSL: SHDSL / SHDSL.bis / Étendu
Modulation: TC-PAM4 / TC-PAM8 / TC-PAM16 / TC-PAM32 / TC-PAM64 /TC-PAM128
Débit de données: 128kbps - 30.464Mbps, 2x 15.232Mbps
Paires de cuivre: 2 avec Modes Master / Slave / Auto / Multipoint / Multipair / Ring
Interface: 2x Ethernet 10/100BaseT (Commutateur manageable Layer 2)
1x USB 2.0 (port console local)
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 4W Typ.
Interfaces physiques: RJ45 (Ethernet), Phoenix Mini Combicom (Power & SHDSL), Mini-B (USB) Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C





Modem MiniFlex Fibre optique simple

MF-FOM-RAILN-Eth-24V, V1
MF-FOM-RAILN-Eth-230V, V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 1x Ethernet 10/100BaseT
1x Ethernet 100Base-FX (SFP)
1x USB 2.0 (port console local)
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 4W Typ.
Interfaces physiques: logement SFP, RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C



Modem MiniFlex double Fibre optique

MF-FOM-RAIL2N-2Eth-24V, V1 MF-FOM-RAIL2N-2Eth-230V, V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 2x Ethernet 10/100BaseT
2x Ethernet 100Base-FX (SFP)
1x USB 2.0 (port console local)
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 5W Typ.
Interfaces physiques: logement SFP, RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C



Unité MiniFlex PoE

MF-POE-RAILN-Eth-24V, V1

Ethernet: IEEE-802.3, VLAN IEEE-802.1Q, QoS IEEE-802.1P
Modes: MDI / MDI-X auto crossover, Auto négociation, Full/Half Duplex
PoE: IEEE 802.3af, 15.4Watts
Modes PoE: Mode A ou Mode B, réglages Jumper
Interfaces: 1x Ethernet 10/100BaseT
1x Ethernet (avec PoE) 10/100BaseT
Puissance: 18 à 72VDC, max. 25W
Interfaces physiques: RJ45 (Ethernet)
Administration: Non
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C



Unité MiniFlex Commutateur administrable

MF-SW-RAIL-4Eth-24V, V1
MF-SW-RAIL-4Eth-230V, V1

Ethernet: IEEE-802.3, VLAN IEEE-802.1Q, QoS IEEE-802.1P
Modes: MDI / MDI-X auto crossover, Auto négociation, Full/Half Duplex
Interfaces: 4x Ethernet 10/100BaseT
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 4W Typ.
Interfaces physiques: RJ45 (Ethernet), Mini-B (USB)
Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C





Modem MiniFlex Double fibre optique et Interface Série

MF-FOM-RAIL2N-SER/Eth-24V, V1 MF-FOM-RAIL2N-SER/Eth-230V, V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 1x Ethernet 10/100BaseT
1x RS-232/422/485
2x Ethernet 10/100Base-FX (SFP)
1x USB 2.0 (port console local)
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 5W Typ.
Interface physique: RJ45 (Ethernet), RJ45 (RS-232/422/485), logement SFP, Mini-B (USB)
Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C



Modem MiniFlex Double fibre optique et Interface Série

MF-FOM-RAIL2N-2V24-24V, V1 MF-FOM-RAIL2N-2V24-230V, V1

Fibre optique: 100Base-FX
Débit de données: 100 Mbps
Budget de la ligne: dépend du module SFP
Nombre de fibre: 1 ou 2, dépend du module SFP
Modes: Auto
Interfaces: 2x RS-232 (V.24/28)
2x Ethernet 100Base-FX (SFP)
1x USB 2.0 (port console local)
Interfaces physiques: logement SFP, RJ45 (RS-232), Mini-B (USB)
Puissance: 18 à 72VDC ou 85 à 264VAC & 120 à 370VDC, 4W Typ.
Administration: port console, Telnet, Web et SNMP
Températures: Standard -5 à 45 °C / Étendues -25 à 80 °C
