Solution M2M/IoT CONPROSYS de CONTEC

PAC Séries

Programmation CODESYS standard IEC 61131-3.

Une fonctionnalité riche pour construire un système ouvert dans une application industrielle.

FONCTION CONTRÔLEUR PAC

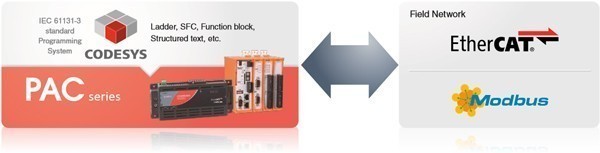

Programmation CODESYS standard IEC 61131-3

Le contrôleur de la série CONPROSYS PAC dispose d'un moteur CODESYS Runtime personnalisé pré-installé. Les applications peuvent être développées en utilisant des langages de programmation, tels que Ladder, SFC, Function Block, etc., conformes à la norme internationale IEC 61131-3.

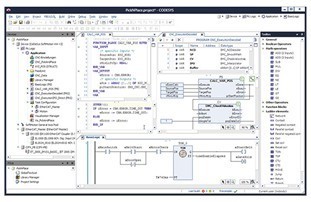

L'environnement de développement intégré est fourni gratuitement

Un environnement de développement intégré pour le développement d'applications est fourni gratuitement. Cela permet d'effectuer de manière transparente tout le développement nécessaire, par exemple logique de commande et E/S bus de terrain.

Environnement de développement intégré supporté : V3.5 SP7 Patch 2 ou ultérieur
Langages supportés : LD / SFC / FBD / ST / IL / CFC

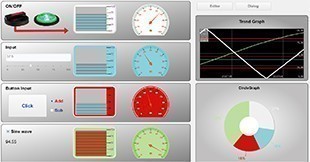

Fonction Surveillance web



La série CONPROSYS PAC comprend une fonction de serveur Web et un logiciel de création d'écran Web. Les écrans de surveillance peuvent être développés dans un environnement de navigateur Web convivial. Les appareils peuvent être surveillés via un navigateur Web sans utiliser de serveur cloud. Aucune expérience de programmation requise.






Fonction Fieldbus maître



OPC-UA est essentiel pour la communication M2M future. L'appareil dispose d'une fonction serveur intégré. Cela permet l'échange sûr et stable des données avec le les systèmes MES / ERP et le logiciel SCADA.



Serveur OPC UA intégré pour liaison SCADA / MES / EPR



Le serveur intégré OPC UA permet d'intégrer le contrôleur CONPROSYS PAC dans un système SCADA hôte ou dans d'autres applications prenant en charge les spécifications OPC UA.

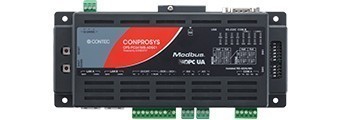

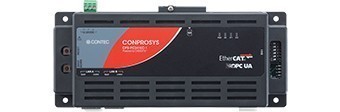

TYPE INTÉGRÉ







FONCTIONNALITÉS / CARACTÉRISTIQUES

  • Rail DIN ou options de montage fixes disponibles
  • CPU embarqué
  • Plage de températures de fonctionnement: -20 - 60 °C
  • Matériel durable qui réduit les coûts de maintenance
  • Les connexionsdaisy-chain ne nécessitent pas de concentrateur
  • Dimensions physiques: 188,0 (L) × 78,0 (P) × 30,5 (H) mm (ne comprend pas les protubérances et l'antenne)
  • Alimentation: 12 - 24 VDC

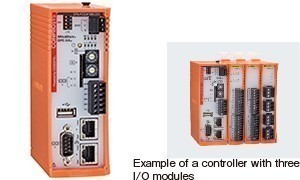

TYPE CONFIGURABLE

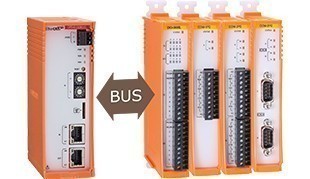

Les modèles d'UC de type configurable permettent à l'utilisateur d'ajouter une variété de modules d'E / S au contrôleur pour une flexibilité optimale.







FONCTIONNALITÉS / CARACTÉRISTIQUES

  • Rail DIN ou options de montage fixes disponibles
  • CPU embarqué
  • Plage de températures de fonctionnement: -20 - 60 °C
  • Matériel durable qui réduit les coûts de maintenance
  • Les connexionsdaisy-chain ne nécessitent pas de concentrateur
  • Dimensions physiques: 188,0 (L) × 78,0 (P) × 30,5 (H) mm (ne comprend pas les protubérances et l'antenne)
  • Alimentation: 12 - 24 VDC
Contrôle EtherCAT Esclave

CPS-ECS341-1-011

L'unité esclave EtherCAT est utilisée pour surveiller ou contrôler les équipements dans les réseaux Ethernet EtherCAT. Un réseau EtherCAT connecte un contrôleur maître EtherCAT aux unités esclaves par le (s) câble (s) LAN (RJ-45). Les utilisateurs peuvent attacher des modules d'E / S CONPROSYS aux unités esclaves EtherCAT pour répondre à une variété d'applications, y compris les équipements de fabrication de semi-conducteurs et de FPD, les machines-outils, les bancs d'essai et les systèmes de transport.

Unité EtherCAT esclave

Les fonctions EtherCAT permettent de contrôler les modules d'E / S à distance. Jusqu'à 16 modules d'E / S peuvent être empilés sur une unité esclave.

Travaille avec les séries de contrôleurs CONPROSYS PAC

Avec le contrôleur maître EtherCAT de la série PAC, un système avec tous les appareils EtherCAT de Contec est possible.

Modular Device Profile (MDP)

L'unité esclave EtherCAT est conforme à la norme MDP (EtherCAT Modular Device Profile) (ETG.5001.1). Un maître pris en charge par la norme MDP reconnaîtra et enregistrera automatiquement les modules d'E / S.

Daisy chain connection

Chaque unité esclave est équipée d'un port d'entrée et d'un port de sortie. Jusqu'à 65 535 unités esclaves peuvent être connectées à un maître.



CONTRÔLEURS

Type intégré

Fonction

Modèle

Interfaces

Modèle EtherCAT

  • LAN 2chSD Card Slot 1 slot

Modèle Modbus

  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 2 channelsAnalog Input (current) 2chCounter 2ch*2RS-422A/485 1chRS-232C 1ch



Type configurable

Fonction

Modèle

Interfaces

Modèle EtherCAT

  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 4 channels*2RS-232C 1ch

Modèle Modbus

  • LAN 2chSD Card Slot 1 slotUSB 1chDigital Input 4 channels*1Digital Output 4 channels*2RS-232C 1ch



* 1. Entrées opto-isolées (supporte sortie de dissipateur). Puissance 12VDC intégrée.
* 2. Entrées du compteur partagées avec les entrées numériques.



UNITÉ ESCLAVE

Type configurable

Fonction

Modèle

Interfaces

Modèle EtherCAT

  • LAN 2ch
